一、概述

在水泥工業生產中，為提高粉磨系統的效率及降低產品的能耗，現普遍采用圈流粉磨系統。而作為該系統的重要組成部分的選粉機，其性能的 與否直接影響到系統的工作效率。因此，選粉機的研制工作一直受到各科研院所及工礦企業的重視。

JD系列高效抗結露組合式雙轉子選粉機是江蘇吉達機械制造有限公司技術人員結合國外 選粉技術，將平面渦流理論較好地運用在旋風式選粉機上，自行研制開發的 型選粉設備。經使用證明，選粉效率達到85-90%，且細度調節方便靈活，性能穩定可靠。

二、工作原理

JD 系列高效抗結露組合式雙轉子選粉機的系統結構示意見圖1，其工作原理為：

1、出磨物料由選粉機上部料斗進入選粉機內殼，落到與轉子成一體的組合式螺旋槳撒料盤上，在撒料盤的高速旋轉作用下向四周撒出，同時受螺旋槳撒料盤葉片產生的上升氣流作用向上揚起，在撒料盤螺旋槳葉片上形成物料沸騰。物料中較細的顆粒向上飄起，呈懸浮分散狀態，而較粗或較重的物料被撒料盤葉片分散沿筒壁落下，完成 次選粉。

2、撒料盤下方設有上籠型轉子10，下籠型轉子隨主軸一起轉動，形成渦流，將沿筒壁落下的粗重的物料再次打散，其中的細粉向上揚起，重新回到循環風中，再次分級，粗粉經滴流裝置，從內錐體排出。

3、撒料盤上方設有籠型轉子6。在選粉室內，上籠型轉子分級圈表面附近的氣流及分散于氣流中的物料在分級圈的帶動下與分級圈一起作高速轉動，在分級圈一起作高速雷動，在分級圈周?chē)纬删鶆驈娏业臏u旋氣流。在此區域內，任何位置的離心力與抽吸力的關系都恒定不變，氣流中的物料所受的離心力，大小可通過調整電機2主軸3的轉速來調節。當轉速增大時，該力也增大，此時如果保持風量一定，則切割粒徑減小，產品變細；若轉速減低，則產品變粗。

4、經上籠型轉子分級后細顆粒隨循環風進入外部各個旋風集塵器內。由于新設計的旋風集塵器進風口加設了導風板，在內錐筒增設了反射屏，下端增設了減速板，從而使旋風集塵器流體阻力大幅下降。循環風在導風板作用下，以較高的風速進入旋風收集器。在蝸牛角擴大部分風速突然降低，加速顆粒沉降，也提高了旋風集塵器的集塵效率。

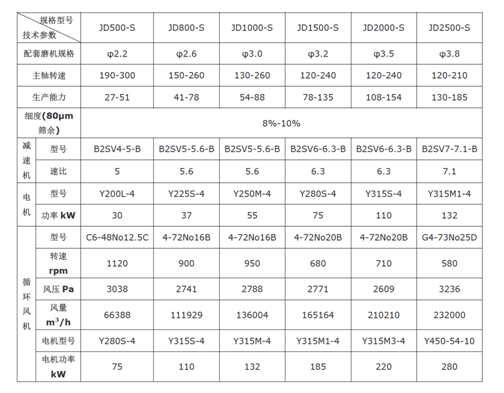

【技術性能參數表】|
